品牌：福雷电气	型号：RW12-15/200A	加工定制：是
类型：跌落式熔断器	额定电压：12/15kV	额定电流：100A/200A
额定分断电流：10000AA	产品认证：***

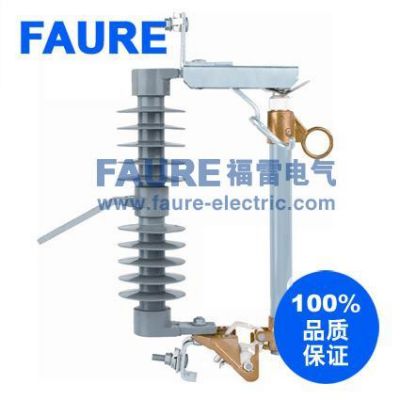

RW12-15/200A高压跌落式熔断器

产品名称：跌落式熔断器

产品型号：RW12-15/200A、RW12-15/100A、HRW12-15/200A、HRW12-15/100A

产品材质：RW表示为陶瓷绝缘支架，HRW表示为复合材质硅胶线绝缘支架

环境温度：+40℃~-30℃

海拔高度：不超过1000m；（1000m以上可按GB311.1-1997进行修正）

频率：50Hz

风速：35m/s

产品类型：防污型跌落式熔断器

产品标准：型号按JB/T8321-1996《交流高压熔断器型号编制办法》的规定进行编制，产品参数按GB15166.3-1994《交流高压熔断器喷射式熔断器》标准执行。对该标准中未明确定义的重要参数及配置方式，按JB/DQ2139-1986《10-35kV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。

使用要求：使用于10～35kV配电线路分支线和配电变压器一次侧

产品作用：用于过载和短路保护，分合额定负荷电流

制造商：乐清市福雷电气有限公司

型号定义：
本产品型号按JB/T8321-1996《交流高压熔断器型号编制办法》规定进行定义，具体如下：

RW12-15/200A、HRW12-15/100A跌落式熔断器是现今国际高压电力设备市场上开发、最稳当安全的配电线路分支线和配电变压器最常见的一种短路保护开关。福雷电气有限公司销售的跌落式熔断器具有适应户外环境性强，经济、操作方便等特点，装置在10kv、12kv、15kv、35kv配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支上，可缩小停电范围。因其有一个明显的断开点，具有了隔离开关的功能，给检修线路和设备创造了一个安全作业环境，增加了检修人员的安全性。带拉负荷的跌落式熔断器，还配有弹性辅助触头和灭弧罩，用以分合额定负荷电流。

跌落式熔断器型号	额定电压(kV)	额定电流(A)	开断电流(A)	冲击电压	工频耐压	爬距	重量(KG)	外形尺寸	绝缘支架材质
RW12-15KV	15	100	6300	110	40	250	7.5	40×36×11.5	陶瓷
RW12-15KV	15	200	10000	110	40	250	7.5	40×36×11.5	陶瓷
HRW12-15KV	15	100	6300	110	40	250	6	40×36×11.5	硅橡胶
HRW12-15KV	15	200	10000	110	40	250	6	40×36×11.5	硅橡胶

其他型号跌落式熔断器技术参数

陶瓷型跌落式熔断器 RW系列跌落式熔断器型号参数选型

熔断器型号	额定电压 (kV)	额定电流 (A)	开断电流 (kA)	工频干耐压 (kV)	工频湿耐压 (kV)
RW3-10/100A	10、12、15、35	100	6.3	42	34
RW3-10/200A	10、12、15、35	200	12.5	42	34
RW4 -10/100A	10、12、15、35	100	6.3	42	34
RW4-10/200A	10、12、15、35	200	12.5	42	34
RW5-35/100A	10、12、15、35	100	8	105	85
RW5-35/200A	10、12、15、35	200	10	105	85
RW7-10/100A	10、12、15、35	100	6.3	42	34
RW7-10/200A	10、12、15、35	200	12.5	42	34
RW10-10(F)/100A	10、12、15、35	100	6.3	42	34
RW10-10(F)/200A	10、12、15、35	200	12.5	42	34
RW11-10(F)/100A	10、12、15、35	100	6.3	42	34
RW11-10(F)/200A	10、12、15、35	200	12.5	42	34

硅橡胶复合型跌落式熔断器 HRW系列跌落式熔断器型号参数选型

熔断器型号	额定电压 (kV)	额定电流 (A)	开断电流 (kA)	工频干耐压 (kV)	工频湿耐压 (kV)
HRW3-10/100A	10、12、15、35	100	6.3	42	34
HRW3-10/200A	10、12、15、35	200	12.5	42	34
HRW4 -10/100A	10、12、15、35	100	6.3	42	34
HRW4-10/200A	10、12、15、35	200	12.5	42	34
HRW5-35/100A	10、12、15、35	100	8	105	85
HRW5-35/200A	10、12、15、35	200	10	105	85
HRW7-10/100A	10、12、15、35	100	6.3	42	34
HRW7-10/200A	10、12、15、35	200	12.5	42	34
HRW10-10(F)/100A	10、12、15、35	100	6.3	42	34
HRW10-10(F)/200A	10、12、15、35	200	12.5	42	34
HRW11-10(F)/100A	10、12、15、35	100	6.3	42	34
HRW11-10(F)/200A	10、12、15、35	200	12.5	42	34
