| 加工定制：是 | 品牌：福雷电气 | 型号：支柱绝缘子 |
| 材质：硅橡胶 | 连接结构标记：- | 结构高度：1220mmmm |
| 最小电弧距离：3530mm | 产品认证：*** | 产品用途：绝缘 |
| 额定电压：110kv |

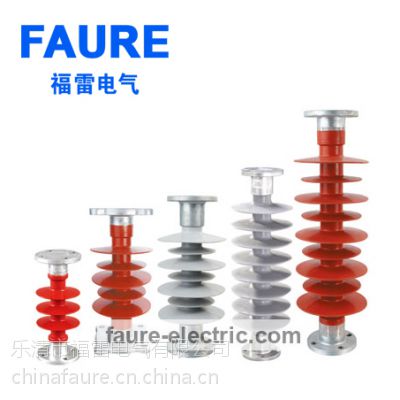

福雷电气有限公司生产销售FZSW复合支柱绝缘子型号如FZSW-10/4、FZSW-24/8、FZSW-35/6、FZSW-66/6、FZSW-110/10、FZSW-220/10，具备很高的抗弯强度、抗冲击、防震和防脆断性能， 同时又具有良好的憎水性、***性、耐漏电起痕性和耐电蚀损性、重量轻和安装方便的特点，使其在电站设施中大显身手。绝缘子顶部和底部安装尺寸与相应的瓷支柱尺寸对应，可以互换使用。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。福雷电气***的生产设备和制造工艺，齐全的检测设备及检测手段，***了绝缘子产品的各项技术指标均达到相关的***，为高电压输变电线路的***高性能绝缘子。
绝缘芯棒（全称环氧树脂玻璃纤维引拔棒），作为复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具、以及承受机械负荷等多重作用，具有很高的抗张强度，在介电性能和耐化学侵蚀性上发挥着良好的作用，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，***剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀、耐老化、电绝缘等***性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀；与瓷绝缘子相比，在同等条件下闪络电压是瓷绝缘子的2倍以上。
FZSW型复合支柱绝缘子采用了特种钢材制造的金具，端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的“界面电气击穿”问题。金具与芯棒的联接采用国际上进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，***了金具与芯棒的联接的可靠性与稳定性。
| 复合绝缘子型号 | 额定电压kv | 额定机械负荷kN | 结构高度mm | 绝缘距离mm | 最小公称爬电距离mm | 伞径mm | 雷电冲击耐受电压（峰值）kv | 工频耐受电压（有效值）kv |
| FZSW-10/4 | 10 | 4 | 215 | 125 | 290 | 100/90 | 75 | 42 |
| FZSW-24/8 | 24 | 8 | 300 | 220 | 750 | 142 | 150 | 65 |
| FZSW-35/6 | 35 | 6 | 450 | 360 | 946 | 148/118 | 185 | 95 |
| FZSW-66/6 | 66 | 6 | 760 | 630 | 1886 | 160/130 | 410 | 185 |
| FZSW-66/8 | 66 | 8 | 760 | 630 | 2010 | 220/190 | 410 | 185 |
| FZSW-110/10 | 110 | 10 | 1220 | 1080 | 3530 | 220/190 | 500 | 230 |
| FZSW-220/10 | 220 | 10 | 2440 | 2200 | 7060 | 220/190 | 1000 | 395 |
本文由福雷电气有限公司编辑，
